Dmpod

① 소개


DM POD - 무분진 가동케이블 시스템

1. IPA Class1을 획득한 ePTFE-우레탄-ePTFE 3중 구조의 자켓의 적용으로 클린룸에서의 사용에 적극 권장
2. 자켓과는 별도로 내장되는 가동용 케이블도 IPA Class1 인증품을 사용함으로써 클린룸 적용에 최적화
3. POD 내면에 윤활성을 부여하여 내마모성 향상과 우레탄에 의한 구조적 강성 유지로 1,000만회 이상의 내구성 확보
4. 높이에 따른 Clamp의 적층 시스템 적용으로 제품의 다양화와는 물론, 케이블 베어 대비 경량화 실현(최대 6단)
5. 케이블 외경에 따라서 2 in POD 가능
6. Customizing 제품으로 사용자의 환경에 적합한 최적의 제품을 제공


② 주요성능

No. 항목 기준
1 가동 수명 1,000만회 min.
2 속도 2m/sec. max.
3 가속도 4G max
4 구성 표준 1~6pod
5 온도 범위 -10℃~80℃
6 클린룸 인증 IPA Class1
7 적용가능
케이블 외경
10mm max.
8 최대
스트로크 길이
R40=1,200 / R70=2,000 / R100=2,500
9 접착력 0.3Mpa min.

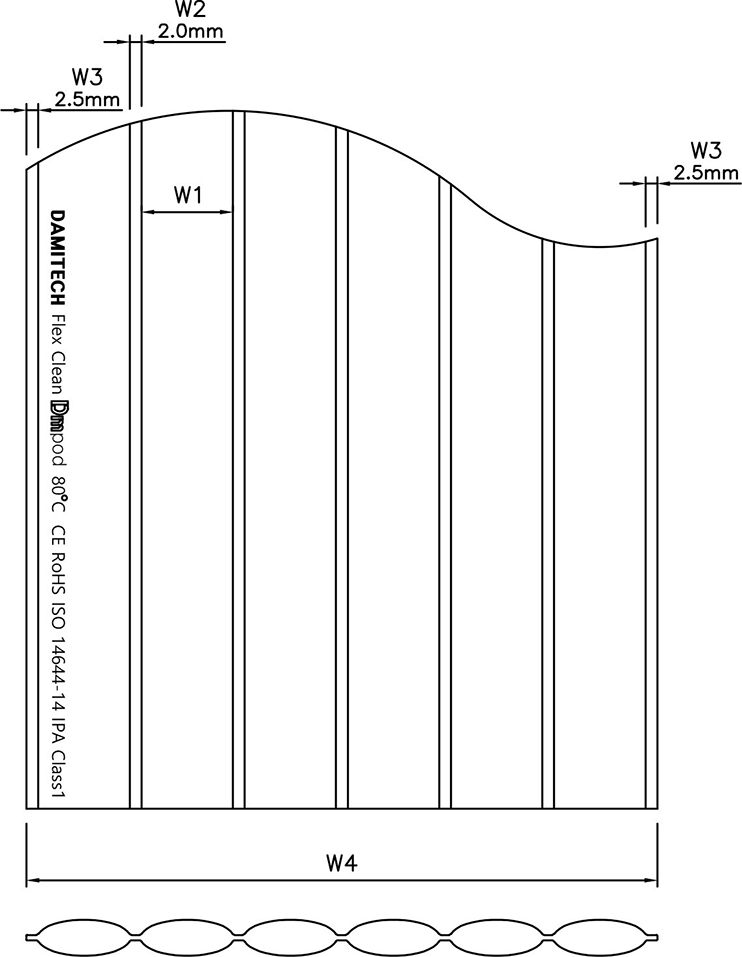

③ POD 규격


Pod 수(n) Pod 두께(t) Pod 내폭 (W1) 내부 접착폭 (W2) 외부 접착폭 (W3) 전체 너비 (W4)
1 Pod Approx.
0.85~1.2mm
 14 Approx.
2mm
Approx.
2.5mm
 Approx. 19.0mm
 19 Approx. 24.0mm
 20.5 Approx. 25.5mm
2 Pod  14 Approx. 35.0mm
 19 Approx. 45.0mm
20.5  Approx. 46.5mm
3 Pod  14 Approx. 51.0mm
 19 Approx. 66.0mm
 20.5 Approx. 70.5mm
4 Pod  14 Approx. 67.0mm
 19 Approx. 87.0mm
 20.5 Approx. 93.0mm
5 Pod  14 Approx. 83.0mm
 19  Approx. 108.0mm
 20.5  Approx. 115.5mm
6 Pod  14 Approx. 99.0mm
 19 Approx. 129.0mm
 20.5  Approx. 138.0mm

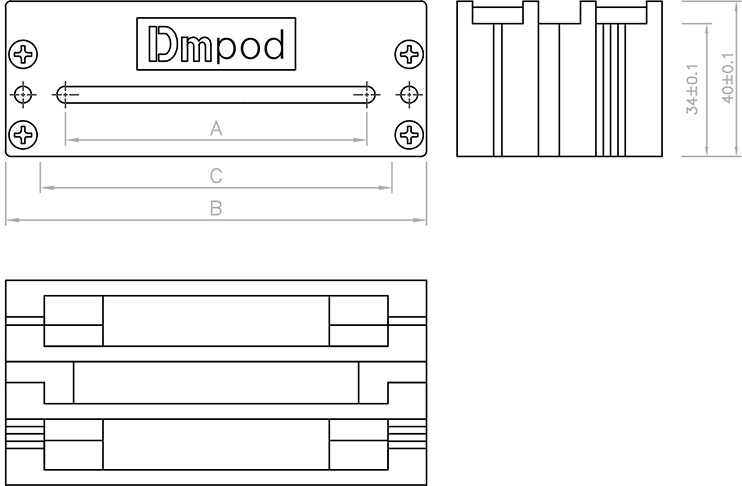

④ CLAMP 사양




A (mm) B (mm) C (mm)
6Pod 112 139 119
5Pod 92.5 119.5 99.5
4Pod 73 100 80
3Pod 53.5 80.5 60.5
